【メンテナンス】「チェーンの伸び」をチェック

YouTubeでロードバイク関連の動画を見ていたら、チェーン伸びのチェックを紹介するものがありました。

チェーンの痛み方は日頃のメンテナンスや乗り方によって全く変わってくるようですが、どの情報も最低数千キロが目安になっているので、1000kmも乗っていないような現状ではまず大丈夫だろうと思いつつ、調べてみたくてチェーン伸びチェッカーを買いました。

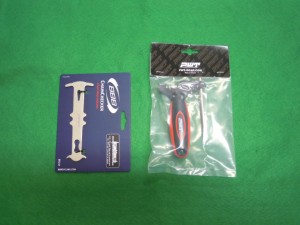

チェーン伸びチェッカー チェーン切り

いずれ将来使うだろうと思い、PWT製のチェーンカッターも一緒に購入しました。(^^;

高いシマノ純正と安いサードパーティ製

動画の中で使われていたのはシマノ純正のチェーン伸びチェッカーでした。

時代によって形が違うようですが、純正は値段が高めです。

チェーン交換時期の「目安」を知るための道具なので、純正にこだわらなくてもいいかと思い、BBB製のチェーン伸びチェッカーをポチりました。

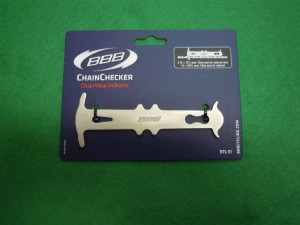

BBB チェーン伸びチェッカー

チェーン伸びチェッカーの商品説明に「対応7s/8s/9s/10s」等、対応する速数を書いてあるものがありますが、チェーンのコマの間隔は速数に関係なく同じのようです。

チェーンのコマ間隔、ピン同士の距離を「ピッチ」と呼ぶそうですが、これは1/8インチ(3.175mm)の4倍の12.7mmで統一されているそうです。

ですからどれを買ってもOK(なはず)です。

(分厚いとナローチェーンに嵌らないかもしれませんが、多分そんなのはないと思います。)

こういったインチという単位が基準になっている所に自転車の歴史を感じますね。

私はイギリスで生活したこともゴルフもしたことがないのでヤード・ポンド法で数字を言われても、まったくピンと来ません。(・・?

チェーンのどこが伸びるのか?

イメージで「チェーン伸び」=「使っているうちに、引っ張られて金属が全体的に伸びる」という理解をしていましたが、なんとチェーン自体は伸びないそうです!(我ながら理系とは思えない理解力(汗))

言われてみれば「確かにそう簡単に金属って伸びないよな」と思いました。

で、どうして伸びるのかというと、クネクネ動く回転運動でピンとブッシュ(周りの筒)の間に摩耗で隙間ができ、それが大きくなるからだそうです。

つまり摩耗して軸(ピン)が細くなり、細くなった分だけ遊びができ、その総和がチェーン伸びになるそうです。

上記の「自転車探検!」さんのサイトを読んだまとめです。

  • チェーンの金属部分自体は伸びない
  • 伸びるのは内リンク間(外リンクで隠れている部分)の距離のみ
  • 歯数が少ないほど、スプロケでのチェーンの曲がり方が大きく、摩耗しやすい
  • 登坂時、発進時はチェーンに大きな力がかかる(ので摩耗しやすい)

つまり、自分のような重量級の人間が力まかせにアウタートップとかでガシガシ坂登っているとチェーンが伸びやすい、ということですね。(苦笑)

チェーン伸びチェッカーの使い方

いろいろなところに書いてあるように、

「0.75%の伸びが認められたら交換検討、1%伸びたら要交換」

というのが目安らしく、購入したBBBのチェーン伸びチェッカーにも上辺と下辺でそれぞれ測れる様になっています。

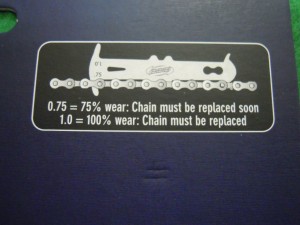

商品台紙の裏面の説明書きです。

BBB チェーン伸びチェッカー

意味としては前述した通りですが、どうでもいい所で英文のwearという単語が引っかかりました。

「擦り切れ」とか「磨滅(まめつ(こんな日本語初めて見たよ))」という意味もあるんですね。

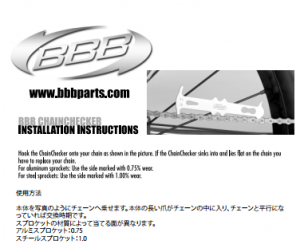

これとは別のネット上の説明PDFを発見。

BBB チェーン伸びチェッカー 説明書

微妙に内容が違います。

「スプロケットの材質によって当てる面が異なります。

アルミスプロケット:0.75

スチールスプロケット:1.0」

スプロケットの材質で交換時期が違う??

で、私の105スプロケ、CS-5800の材質を調べたところ「スチール」となっておりました。

「アルミ(といっても合金でしょうけど)なんて軽いけどすぐに摩耗しそうじゃん。」

「もしかしてデュラのスプロケはアルミなのか??」

と思い調べましたが、スチール製でした。

た・だ・し、11-16Tはスチール製で17-23Tはチタン製という謎のハイブリッド。

確かに写真で見ても色が違います。

CS-9000

(シマノのサイトより)

アルテグラと105は同じフルスチール製ですが、金属の表面加工がアルテの方がひと手間かけてあって丈夫で滑らか(?)なようです。で、余分な加工を施して重くなるはずが、肉抜きを余分にすることで105よりも軽くなっているそうです。

「加工の差でアルテの方が変速が滑らか」なんてコメントを見ると、この前買ったスプロケ、差を確かめるためアルテにしておけば良かったかも、と少し後悔。

乗り始めて半年のインプルソのチェーン伸びをチェック

で、チェックしてみましたが、予想通り大丈夫でした。(^^)

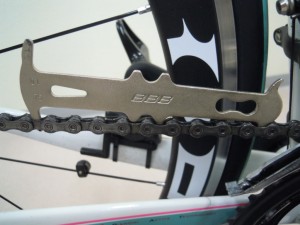

0.75側。

チェーン伸びチェッカー 使用例

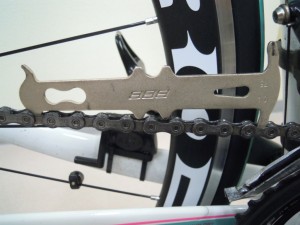

1.0側。

チェーン伸びチェッカー 使用例

ついでにCDR214も。

チェーン伸びチェッカー 使用例

あとKUMAとカミさんのTCR1もチェックしましたが、いずれも大丈夫でした。

ちなみにチェーン洗浄は、ウエスを後ろにあてたチェーンにパーツクリーナー(スプレー)を吹きかけるというやり方で行っています。

ミッシングリンクを導入すれば外してきれいに洗えるのに、と思いつつ、付け外しでリアディレイラ―のプーリーの間を通したりするのが面倒でどうせ思ったほど外さないんだろうなぁと思い躊躇している状態です。
