【ミニベロ】やっぱりダブルレバーは使いづらい

ミニベロCDR214にKASKのMojitoスカイレプリカを被って絶賛コスプレ通勤中の私ですが、「リアが7速であること」や「ブレーキの効き具合」に不満はないのですが、変速のダブルレバーだけはハンドルから手を離して微妙なレバー操作が必要になるので、これだけは早々に解消したいと思う様になりました。

最もお手軽な改造「ハンドル中央にシーソー型シフトレバーSL-A050をつける」

こんな便利なものもあるんですね。

SL-A050

昔のモデルのCDR214はこのタイプだったという話もあるのですが真偽は不明です。

実際に取り付けた方のブログかこちら。

「趣味の合間の人生」http://blogs.yahoo.co.jp/alphonse2007av/17319634.html

操作性と作業コストのバランスを考えるとベストですね。

大変でも憧れるSTI化

でも、やっぱりドロハンついているのでSTIにしたいですね。

結局、自己満足のためにSTI化することを決意しました!

ではどのグレードのSTIにするの?という話です。

  1. 7速対応のTourney(ターニー)
  2. 8速対応のClaris(クラリス)
  3. 9速以上のSTI(Sora,Tiagra,105…)

ここで選択肢1&2と3では大きな差がでてきます。

それはSTI化と同時に、後輪まわりを新調するかどうかということです。

新たに9速以上対応の各パーツが必要な選択肢3

  • リアホイール
  • カセットスプロケット
  • リアディレイラ―
  • チェーン
  • フロントディレイラ―(スキルがあれば不要?)
  • チェーンリング(スキルがあれば不要?)

これは…、コンポフル交換コースですね。(汗)

作業量・費用ともに膨大なので選択肢3はボツということで。

純粋にシフターだけを変える選択肢1

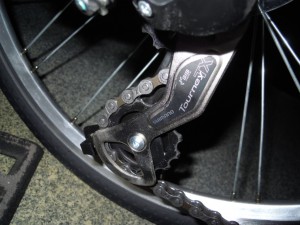

純正RDはTourney TX。ですからSTIもTourneyというのは正統進化ですね。

CDR214 Tourney TX

懸念材料としては、

  • 「8速」が欲しくなった時にSTIを流用できない。(選択肢2との比較で)
  • 何らかの理由でホイールを買い替えるとき、7速対応って手に入りやすいの?
  • ターニーは「親指シフト」である

まぁ、これ以上余分な出費をしないよう、自分の心に区切りをつける意味でターニーもアリかもしれませんが、親指シフトが…ね。

選択肢2:8速STIで7速スプロケ+RDが大丈夫な理由

8速クラリスSTIで後輪7速を問題なく動かせる理由は「スプロケット1枚の厚みが7速と8速で同じ」という所にあるようです。

後輪のギアを変速する仕組みは

  1. シフトレバーを動かす
  2. リアディレイラ―に繋がるワイヤーを「所定の長さ」だけ引っ張ったり緩めたりする
  3. リアディレイラ―がワイヤーの移動量に応じて内側or外側に移動し、シフトUp/Downする

シフトチェンジするためには、1枚当たりのギアの厚みの分だけディレイラ―を動かすことになるのですが、7速と8速のギア(スプロケット)1枚は同じ厚みで、8速の方が7速より1枚分だけカセットが分厚い、という構造になっているようです。

その結果上に書いてある「所定の長さ」が7速用STIと8速用STIで同じ長さになっているので使えるということです。

この辺の説明に関しては、下記のベストアンサーが秀逸です。

「Yahoo!知恵袋」http://detail.chiebukuro.yahoo.co.jp/qa/question_detail/q1296981937

STI1速分余らせる側に制約があるワケ

上の知恵袋のベストアンサーで説明されているように、STIの8速(トップ側・外側)を余らせるわけですが、なぜ逆側ではいけないのでしょうか?

それはディレイラ―が「ばねの力」を使って動くことに起因します。

フロントもリアも「大きいギア」から「小さいギア」へディレイラ―を移動させる力は「ディレイラ―のばねの(縮もうとする)力」です。

ディレイラ―のばねが一番縮んだ状態、力の加わっていない状態が一番小さいギアにある時です。リアディレイラ―ならこれ以上外側へは移動できません。

ここでトップギア方向にSTIを1速分余らせておいても、物理的にリアディレイラ―はこれ以上外へ移動できないので、外にチェーン落ちせず大丈夫、ということです。

一方シフト動作をして「小さいギア」から「大きいギア」に移動させる時は、このばねの力に逆らって「ディレイラ―のワイヤーを巻き上げる作業」が必要になってきます。ローギア方向にSTIを1速分余らせて設定すると、ギアの存在しないローギアのさらに内側にリアディレイラ―を移動させてしまいチェーン落ちしてしまう、という理屈のようです。

STIを初めて触った時、右と左のレバーでシフトのアップダウンの操作がややこしいなぁと思いましたが、次のようにまとめると多少わかりやすいかもしれません。

小レバーを軽くクリックするシフト操作

  • 大きいギアから小さいギアへチェーンを落とす動作
  • ワイヤーを緩める動作
  • フロント:インナー ← アウター、リア:ロー側 → トップ側

大きいブレーキ兼用レバーをねじ込んで「よっこいしょ」とするシフト操作

  • 小さいギアから大きいギアへチェーンを引き上げる動作
  • ワイヤーを巻き上げる動作(力が要る)
  • フロント:インナー → アウター、リア:ロー側 ← トップ側

閑話休題

改めて言い直すと

STIを7速の位置にセットして取り付けることで、一番内側にシフトダウンした時に、「ギアの1速」と「STIの1速」の関係が一致する。(ワイヤーを巻き上げる動作)

シフトアップするとワイヤーは緩み、リアディレイラ―は「ばねの力」でワイヤーが緩んだ分だけ外へ移動しようとするが、8速に入れた状態(7速にはないトップギアの位置)にしても、ワイヤーは余分に緩むけど、7速用リアディレイラ―は7速以上外へは移動しないからチェーンが外へ落ちることはない。

ということのようです。

言葉だけだと混乱するので表にしてみました。

◎良い設定(STIを8にするとワイヤーは余分に緩むが、ディレイラ―は一番バネが緩んだ状態で設定した7速以上に外へ移動することはない)

STI 1 2 3 4 5 6 7 8 (外・トップ側)
スプロケ 1 2 3 4 5 6 7 ×  チェーン落ちしない

×悪い設定(STIを1にすべくワイヤーを巻き上げると、ローギアとホイールの間にチェーンが落ちる)

STI 1 2 3 4 5 6 7 8 (外・トップ側)
スプロケ × 1 2 3 4 5 6 7  チェーン落ちする

他のサイトを参照して、自分なりにまとめたつもりなのですが、微妙ですね…。

ディレイラ―の仕組みを理解するのに下記のサイトがすごく役立ちました!

「Takaよろず研究所」http://www.geocities.jp/taka_laboratory_3/20091127-R-derailleur/20091127-R-derailleur.html

ロードバイクメンテナンス入門の類の本を持っていますが、読んでいてもディレイラ―の調整なんてわかったような、わからないような感じでしたが、このサイトは要点を上手くまとめていて、しかも図解してくれているのでとてもわかりやすいです。

これ以上わかりやすいディレイラ―調整の文献はないのでは?ってぐらいおススメです。

結論

8速対応のクラリスSTIで問題なく7速が動かせることを考えると、積極的にターニーを選ぶ理由は価格差だけ、ということになりそうですが、その価格差もAmazonで見ると約3000円。

これは「とりあえずクラリスをポチっとけ」てな感じで

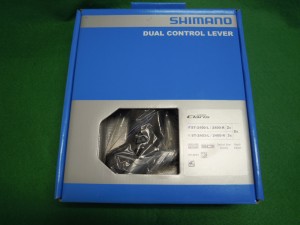

シマノ クラリス STI 2400

届きました。(^^;

(続く)
